Reconoce la necesidad de enlazar el mundo analógico con el digital, a través del estudio de las características y aplicaciones de los convertidores análogo-digitales (CDA) y los convertidores digital-analógicos, para utilizarlos en los sistemas j.
En esta unidad encontrarás los siguientes temas:
5.1 Interfaz con el mundo analógico.
5.2 Conversión Digital a Analógico (CDA).
5.2.1 Circuitos CDA por los métodos de ponderación binaria y de red escalera R2R.
5.3 Converidores Analógico- Digital (CAD).
5.3.1 Circuitos CAD por los procesos paralelo (Flash), rampa en escalera, de seguimiento, de aproximaciones sucesivas y de pendiente simple y doble.
5.4 Características de operación de los CDA y CAD.
5.5 Introducción al procesamiento de señales digitales o DSP.
5.5.1 Esquema general de adquisición de datos físicos.
Panorama general
El mundo que habitamos es analógico, entonces cuando se tienen que procesar señales analógicas mediante sistemas digitales se precisan de circuitos denominados convertidores de digital a analógico (CDA) y convertidores Analógico Digitales (CAD) de manera que se obtiene una información digital correspondiente a la señal analógica en ambos sentidos.

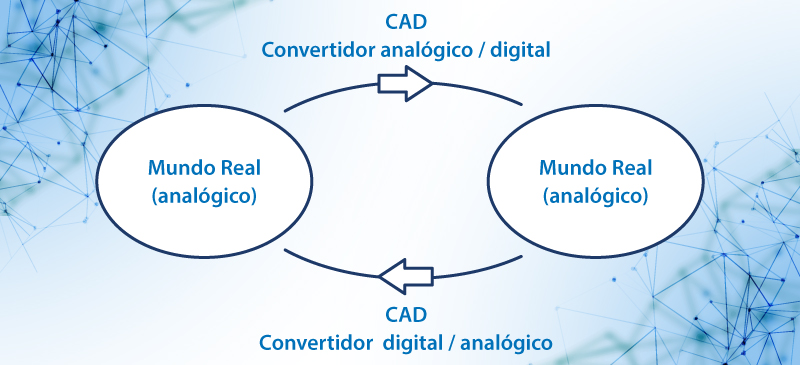

Figura 83. Necesidad de circuitos convertidores CAD y CDAl
Es decir para obtener datos del mundo analógico y procesarlos en forma digital se requiere de un convertidor de Analógico a Digital (CAD). Y una vez procesados los datos digitales, se requiere convertirlos de nuevo a forma analógica (CDA).

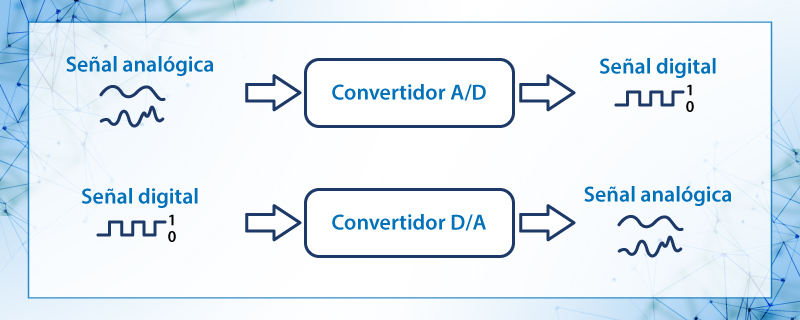

Figura 100. Diagrama esquematico de CAD y CDA
Ejemplo 1.- Describe con diagrama de estados, un sistema de grabación de música en CD
Solución

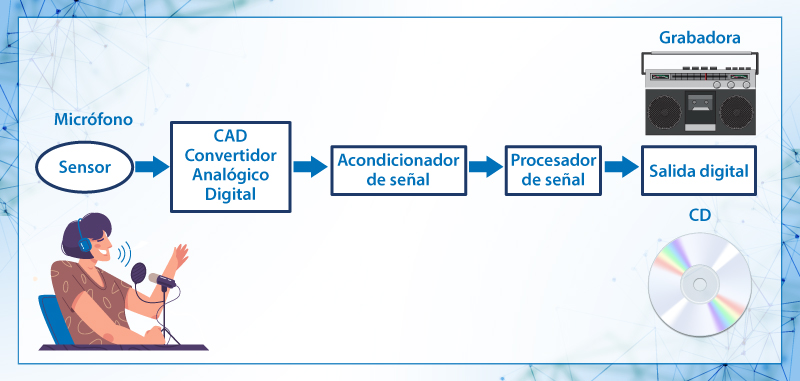

Figura 84. Sistema de grabación de música en CD
