Son dispositivos para el almacenamiento de información binaria.

Existen diversos tipos de registros, dependiendo de la función que desarrollen

Registros de almacenamiento simple. Su función es básicamente la de almacenar una información de 0 u 1.

Registros de conversión serie-paralelo. Son registros que realizan la conversión de datos que accede a ellos en serie, a un formato en paralelo

Registros de conversión paralelo-serie. Son registros que realizan la función inversa a los anteriores, es decir, los datos que accede a ellos en paralelo, le dan formato serie

Registros de desplazamiento. Son registros que permiten desplazamiento de la información que almacenan También suelen servir para las funciones anteriores

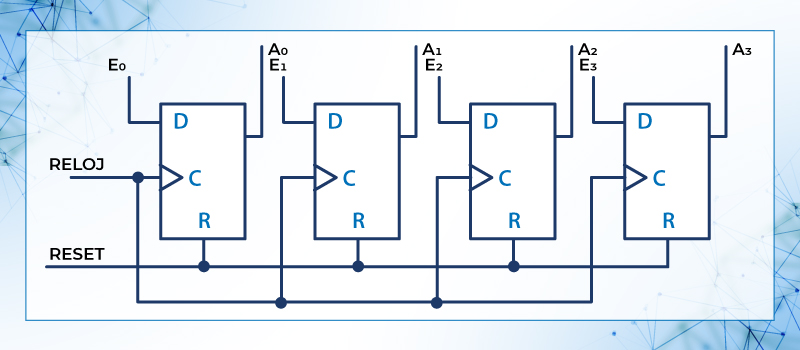

Uno de los más sencillos se muestra en la figura 81 construido a base de Flip- flop tipo D

Figura 66. Registro de desplazamiento de 4 bits

El circuito almacena el valor presente en la entrada E0, E1, E2, y E3 cada vez que se presenta un pulso a nivel alto en la señal de reloj C, quedando este valor disponible en A0, A1, A2, y A3 al cual se puede tener acceso cuantas veces se requiera si la señal R se mantiene en 0. Se dice que se ha cargado el registro.

Si la señal R se pone en 1 todos los registros se resetean a 0, o que es borrado.

4.3.1 Tipos de registro serie- paralelo y sus combinaciones

Registro Serie

Un circuito de registro está en modo serie cuando la información binaria que se transfiere es de bit a bit, es decir la información se transfiere bit a bit desplazando los bits del registro de origen hacia el registro origen.

Se aplica cuando se desea transmitir la información por unos cables de señal referido a tierra o si se transmite la información binaria a través del espacio.

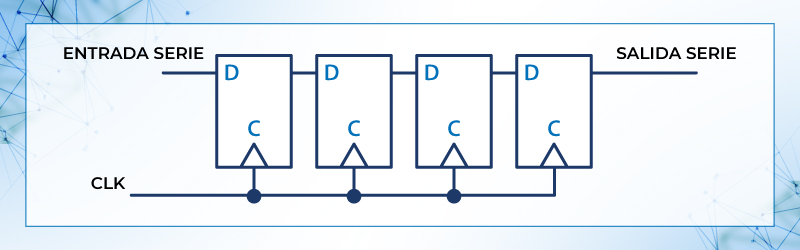

En la figura 67 se muestra un circuito de registro serie de cuatro bits.

Figura 67. Circuito de registro serie de cuatro bits.

Registro Paralelo

Cuando en el circuito de registro se cargan todos datos binarios a la señal de un mismo pulso de reloj se tiene un Registro paralelo, como el de la figura 67 mostrado anteriormente. Que es un circuito muy simple, los hay de mayor complejidad que son más rápidos.

Se usan para el almacenamiento de información binaria y/o para la transmisión a pequeñas distancias digamos dentro de una misma tarjeta digital. Y vienen siendo los principales circuitos para la construcción de memoria digitales

Registros serie-paralelo

Este tipo de registros permite cambiar datos binarios de registros paralelo a registro serie y viceversa. Este tipo de registro se usa para poder manipular los datos a voluntad ya sea para su transmisión como para su recepción, para su construcción se emplean registros paralelos y/o serie según sea el caso.

En el mercado existen CI para estos tipos registros, para la serie 7491 de 8 bit, 74195 de 4 bit, paralelo 7495 de 4 bit, 74380 de 8 bit, entre otros.
